面贴式止水带技术
2018-01-22 亚星管理平台研究院7416
一、适用范围：
新、老水工结构渡槽、建（构）筑物止水构造失效，，， ，，无法将镶嵌在结构内部的止水拆除后更换，，， ，，在结构表面（迎水面或背水面）重新做面贴止水构造；；；；；； ；
二、设计依据
《建筑结构荷载规范》(GB5009-2012)
《建筑结构可靠度设计统一标准》（GBJ50068-2001)
《混凝土结构设计规范》（GB50010-2010）
《混凝土结构加固设计规范》（GB 50367-2013）
《混凝土结构后锚固技术规程》（JGJ 145-2013）
《水工建筑物止水带技术规范》（DL/T5215-2005）
《高分子防水材料 第2部分：止水带》（GB 18173.2-2014）
《工程结构加固材料安全性鉴定技术规范》（GB50728-2011）
三、应用范例

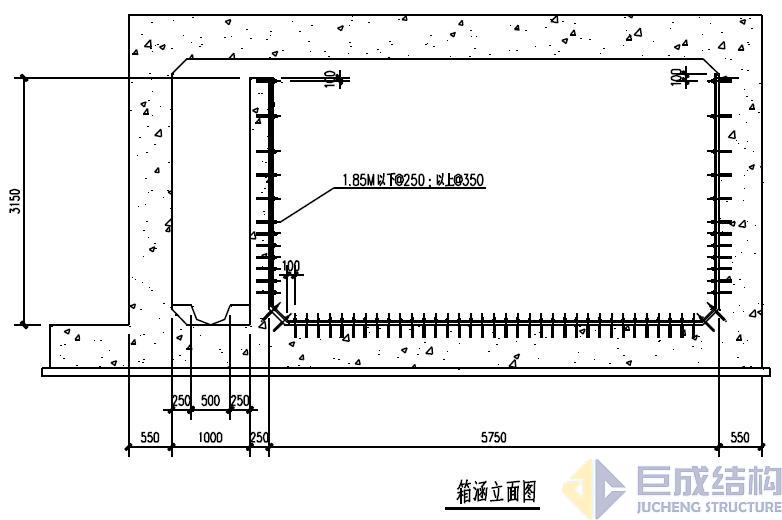

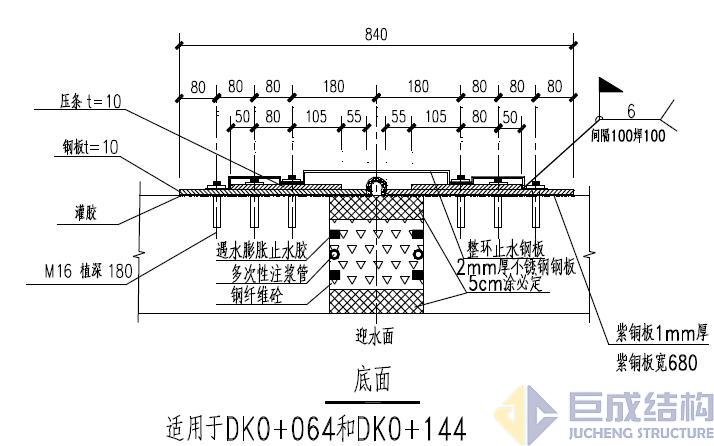

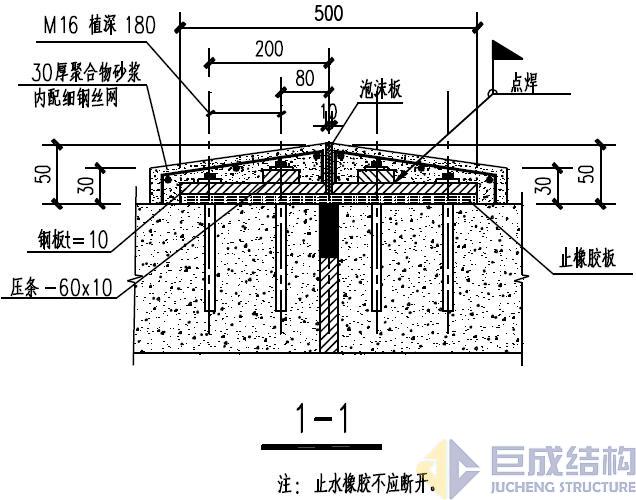

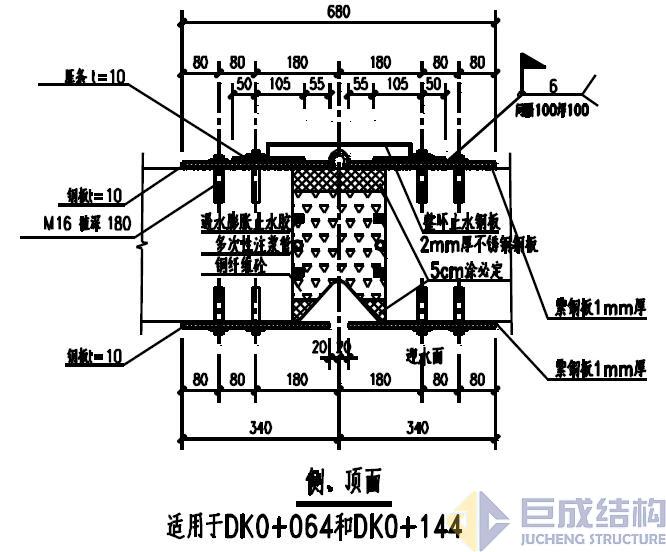

1、箱涵面贴止水带范例：

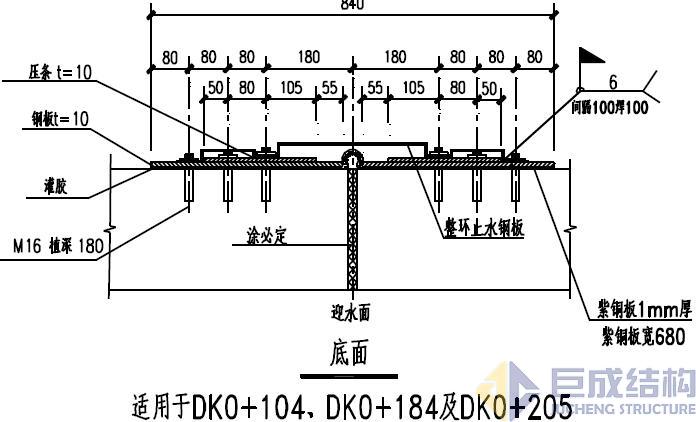

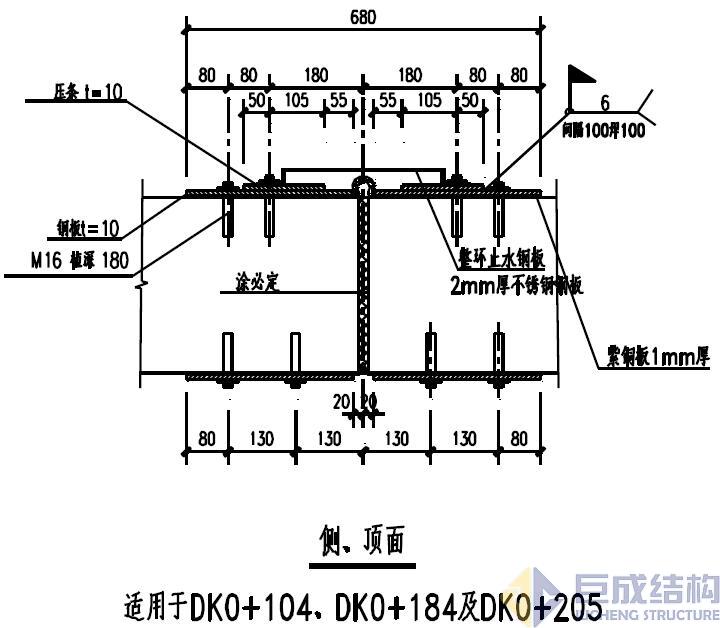

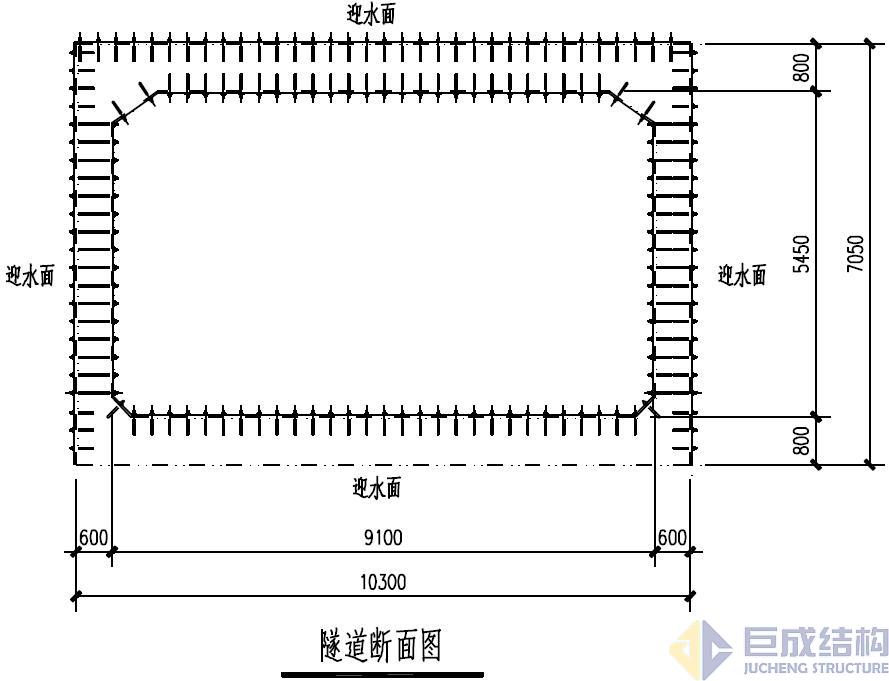

2、隧道面贴止水带范例：

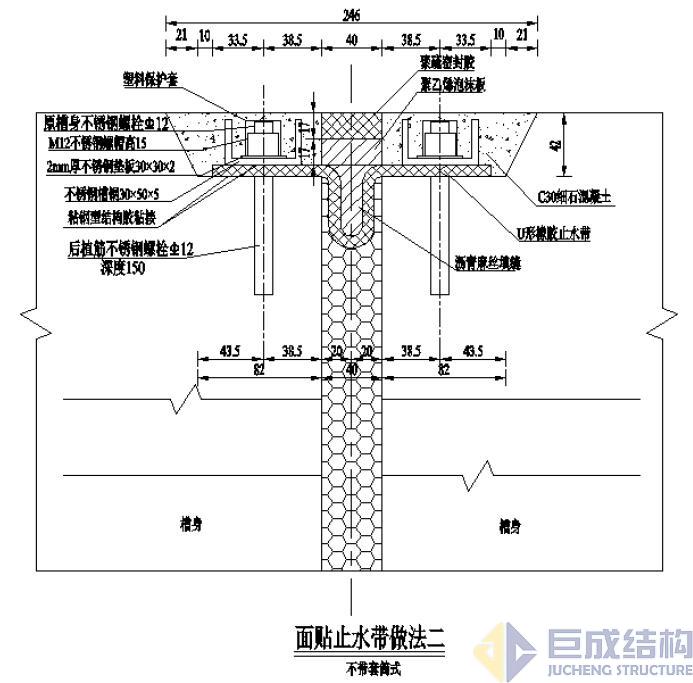

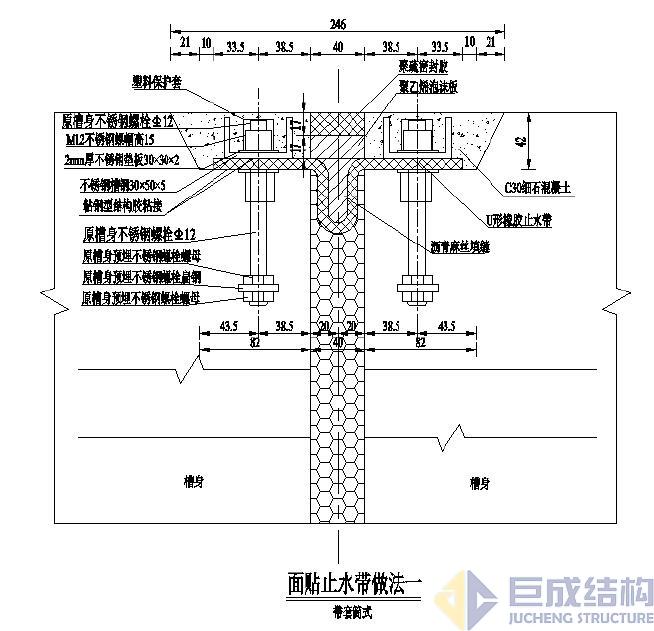

3、渡槽面贴止水带范例：
四、施工工序：
1、箱涵、隧道面贴止水带施工工艺：
1）将伸缩缝100mm深度内聚硫密封膏及聚苯乙烯硬质泡沫板全部清理干净，，， ，，并对不规律沉降缝进行凿除或修补，，， ，，保证伸缩缝达到宽20mm*深100mm尺寸要求；；；；；； ；
2）沿伸缩缝两边25mm采用角磨机打磨平整，，， ，，然后采用环氧砂浆修平，，， ，，在修复平整后基面上，，， ，，涂刷一层界面剂，，， ，，包括20mm宽聚氨酯胶泥表面涂刷；；；；；； ；
3）界面剂晾干后，，， ，，往伸缩缝内填充50mm深遇水膨胀止水条；；；；；； ；外部50mm采用聚氨酯胶泥进行填塞，，， ，，必须保证遇水膨胀止水条与内壁部分缝隙内填塞饱满；；；；；； ；
4）锚栓安装后对槽体清理干净，，， ，，再涂刷一次界面剂。。。。。。。
5）对钢压条及橡胶止水板进行定位放线，，， ，，钻孔。。。。。。。
6）安装橡胶止水板，，， ，，边涂刷粘钢胶边将橡胶止水板压在基面上。。。。。。。
7）密封处理，，， ，，对于橡胶板与混凝土间隙处，，， ，，挤出粘钢胶的要将其抹平，，， ，，没有挤出粘钢胶的，，， ，，涂刷粘钢胶，，， ，，将橡胶止水板边封住。。。。。。。
8）在已结构缝两边已安装完成的止水带及压片、螺栓外侧浇筑30厚聚合物砂浆（内配钢丝网）防护。。。。。。。
2、渡槽内壁面贴止水带施工工艺：
1、渡槽面贴止水带施工工艺：
1）切槽.
2）基面休整修整
3）不锈钢螺栓安装.
4）止水带安装。。。。。。。
5）止水带压板制作及安装。。。。。。。
6）向凹槽内填充聚合物砂浆并养护。。。。。。。
7）结构缝两侧沿缝涂抹防护材料。。。。。。。
五、工程案例
箱涵、倒虹吸止水做法一 下载
箱涵、倒虹吸止水做法二 下载
箱涵面贴止水带01 下载
箱涵面贴止水带02 下载
渡槽止水带做法01 下载
渡槽止水带做法02 下载
